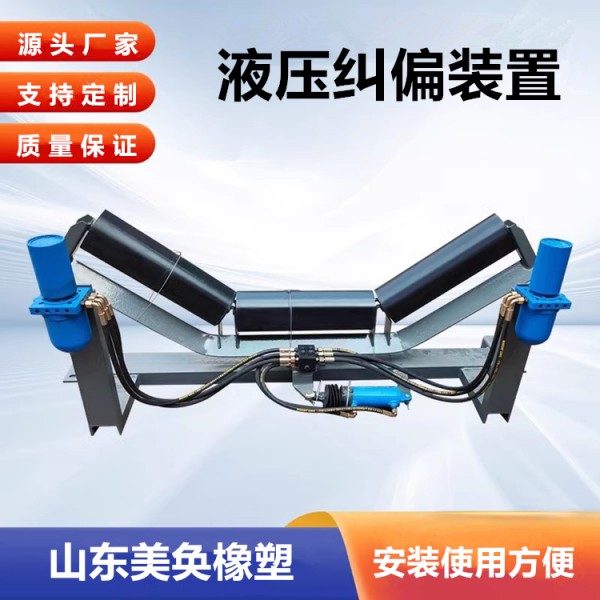

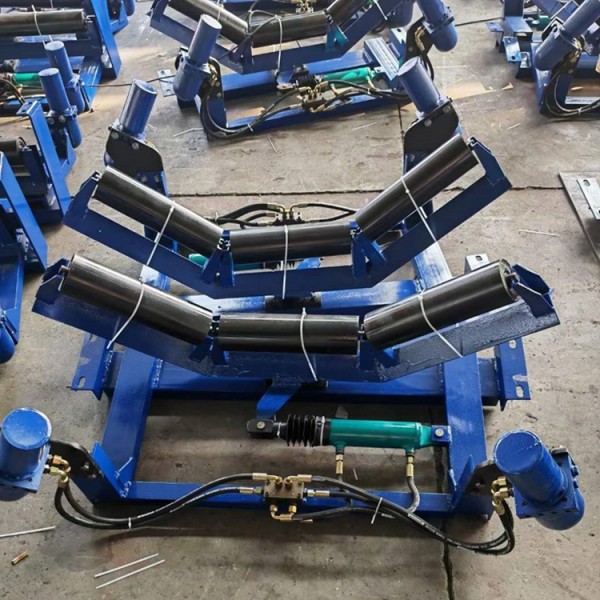

輸送帶糾偏器 無動力液壓自動皮帶糾偏裝置

無源液壓自動糾偏裝置,包括托輥支架,托輥,糾偏支架,下支架,糾偏輪,油泵,復合油缸,油管,搖臂,旋轉軸,所述托輥安裝在托輥支架上,糾偏支架安裝在托輥支架兩端側面,所述糾偏輪采用圓柱形結構,其轉軸與油泵的動力輸入軸相連,糾偏輪與油泵安裝在糾偏支架上,所述油管一端連接在油泵上,一端連接在復合油缸上,所述搖臂設置在復合油缸內,一端與復合油缸內的活塞桿連接,一端與旋轉軸連接,所述旋轉軸通過軸承安裝在復合油缸內,所述復合油缸固定在下支架中部,所述托輥支架通過軸承安裝在旋轉軸上;本實用新型結構簡單,體積小巧,運行平穩,無噪音,使用壽命長,糾偏能力強,糾偏速度快.山東美奐

1、帶式輸送液壓調偏裝置，無源液壓自動糾偏裝置，帶寬650-2400mm糾偏器，小型輸送機皮帶糾偏器適用各類帶式輸送機：

1、適用平巷高帶速、大運量、長距離的帶式輸送機。

2、適用上運、下運、高強度、環境惡劣的帶式輸送機。

3、適用由于巷道受地質應力變形高低起伏的帶式輸送機。

4、適用單向運輸?shù)膸捷斔蜋C(jī)。

當皮帶跑偏時皮帶與驅動輪接觸產生動力，從而帶動油泵加壓通過油路傳送給閥體后進入油缸，使油缸活塞桿伸縮，帶動調偏托輥架來修正皮帶。此時調偏托輥架的運動方向與皮帶形成一定的角度，調偏托輥與正在跑偏的皮帶產生摩擦，使皮帶保持居中運行，從而達到自動修正皮帶跑偏的目的。

全自動液壓調偏器在液力的作用下，自動調整，工作性能可靠。可雙向調偏修正皮帶。全自動液壓皮帶調偏裝置無需日常維護，可在場地安裝使用，不怕水、塵、物料且對皮帶無損傷。
