防水套管又叫穿墻套管，穿墻管。用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。

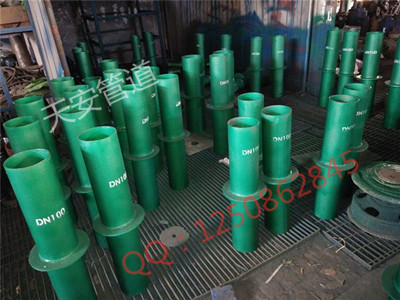

圖1 DN100剛性防水套管

分類及說明

常用防水套管分為剛性和柔性兩種。

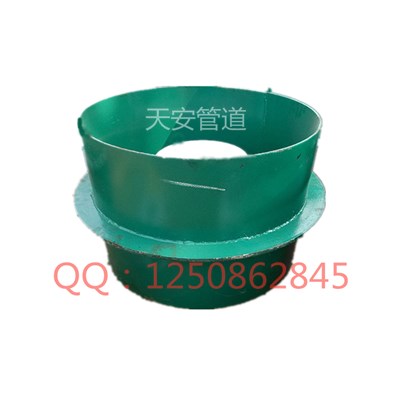

剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上)，裝于墻內(多為混凝土墻)，用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，必須將套管一次凝固于墻內;柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

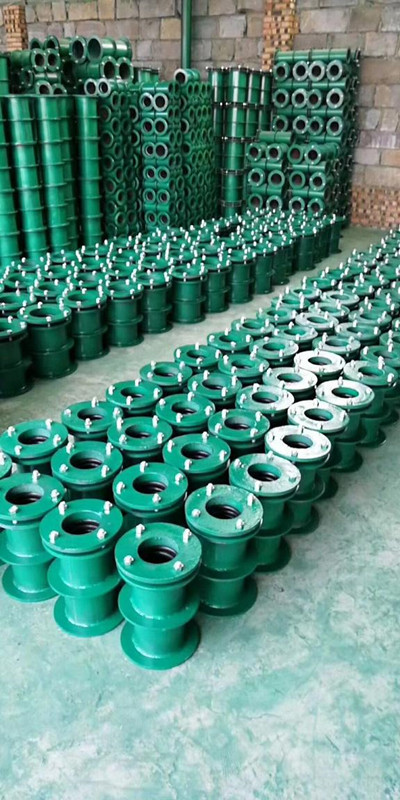

圖2  柔性防水套管

柔性和剛性的區別:

一、柔性防水套管:外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水!

二、剛性防水套管:套管外壁焊接防水翼環。根據設計院下發結構工程圖紙，提前將防水套管預埋于混凝土墻內，如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管，多用于地下室，人防工程的墻體防水。
