縮膜缺陷原因以及處理措施
縮膜主要指的是在噴漆之后不久，膜層表面會慢慢形成片狀．并且還是大小不等的彈坑，有時候則是魚眼和蝶形爬痕狀，這就是縮膜。
出現這樣缺陷，其主要有以下幾個原因：
(1)油漆表明受到了污染，機油、光蠟類礦化物以及油脂等物質的污染。
(2)在噴漆過程中，空氣壓縮機和油水分離器出現了工作失常的現象，汽管內存在油污或者是水。
(3)底漆層受到了不潔物或者是油類物質的污染
處理措施
在對這一漆膜缺陷進行處理的過程中，主要可以通過以下幾個措施來對其進行修補處理。
(1)水磨。等縮膜缺陷處漆膜干固之后，可以使用P600水砂紙濕磨縮膜處，并且使用不脫毛布對其擦凈、擦干。

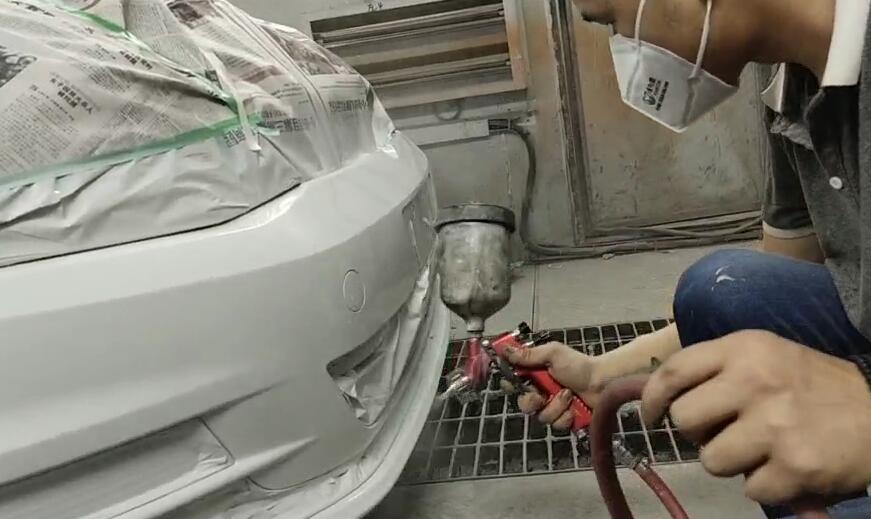

(2)遮蓋。在處理過程中，還可以將報紙裁剪成大小形狀合適的塊狀，然后將其遮蓋在不噴漆處，這樣能夠避免形成能夠積聚灰塵和回噴漆料的折皺。
(3)噴底漆。在處理過程中，還可以使用“濕碰濕”工藝用元鐵氣動噴槍來噴涂兩遍底漆，等漆干之后，就可以使用P600水砂紙濕磨縮膜處。
(4)水磨。在處理過程中，還可以先將周邊區域之內所存在的干漆粒清除掉，然后采用P1 000水砂紙濕磨縮膜處，并且將其整平。同時還需要對底漆的接嘴薄邊進行改進，同時使用粗蠟打磨修補周圍9—1 5 cm處。
(5)清洗。在處理過程中，使用洗衣粉或者是中性清潔劑對其進行擦洗，之后使用干凈水將其擦干凈，并且使用不脫毛布對其擦干，最后使用粘塵布擦干。
(6)噴面漆。在用元鐵氣動噴槍進行噴漆的過程中，每一道漆層的噴涂都應該超出前一層漆層，并且還不能大于水磨區域，對于最后～到噴漆處理則可以適當添加一些稀釋劑含量，并且采用環形動作來進行移動噴槍噴涂，或者是由修補的中心向外部采用短促的動作來進行噴涂。
(7)勻化。在對最后一層色漆膜層進行噴涂之后，需要迅速以勻化稀釋劑，或者是1份漆料對9份稀釋劑混合漆，在局部修補處的邊緣干噴一薄層，確保噴漆面較為勻化。
磨痕顯現原因以及處理措施
磨痕顯現主要指的是膜層呈現出輕微砂紙磨痕，或者是膩子痕跡，還會成軌跡狀、凹凸不平。而之所以會出現這一缺陷，主要有以下幾點原因。
(1)在對底漆層或者是膩子層進行打磨的過程中，使用了一些較粗的砂紙。
(2)在噴漆過程中使用了銀粉漆，而這本身就存在較多的鋁粉顏料，在噴涂之后漆膜和磨痕之后總就會形成不規則排列，磨痕處的鋁粉顏料還會出現漫反射，這樣就會將刮痕更加清晰的現出來。
(3)膩子刮涂完之后，沒有直接等漆面干燥就噴涂了面漆或者是底漆，這個時候也會造成磨痕顯現
處理措施
在對磨痕顯現進行處理的過程中，可以通過以下幾點來對其進行預防。
首先，在對膩子層進行干磨，或者是對底漆層進行濕磨的過程中，可以選擇P320干砂紙或者是P600水砂紙對其進行打磨，并且還需要使用電鎢燈來提升光線亮度，以此來對磨痕處進行尋找，然后再使用填眼灰對其進行填補或者是打磨整平處理。
其次，在對噴涂完底漆層之后，可以噴涂一道檢驗指示層，又或者是使用1份漆料和9份稀釋劑混合在一起之后再噴涂一遍。之后還需要使用填眼灰按平針孔、磨痕等缺陷，等漆膜干了之后，就可以對其進行濕磨。
最后，在膩子層刮涂完成之后，還需要等其充分干燥，再對其進行濕磨、噴涂。
失光缺陷原因以及處理措施
造成失光這一漆膜缺陷的原因主要有以下幾點。
(1)噴涂技術存在問題。在使用噴槍進行噴漆處理的過程中，空氣壓力較高，在涂料還沒有達到欲噴涂表面之前，溶劑揮發率也就隨之增高。
(2)使用了劣質溶劑，或者是漆液配比不合理 。如果部分溶劑在揮發之后，剩下的溶劑對于樹脂就沒有較為良好的溶解能力，這樣就會致使樹脂在涂層中析出而變白。
(3)漆液粘度不當，或者是雙組分漆液放置時間較長，這個時候漆液內催干劑與樹脂部分就會固化，從而就會加大漆液粒度和粘度，并且形成粉狀噴涂，最終也會出現失光缺陷。
處理措施
失光缺陷處理措施如下：首先，在噴涂過程中，一定要將噴槍的空氣壓力、噴霧圖樣以及噴出量三者之間的關系有效地進行調整，在實際操作過程中還需要對其噴涂距離進行嚴格的控制。其次，對于缺陷，在處理過程中，可以等漆膜干固之后，使用P1 500砂紙濕磨，并且使用打蠟工序拋光；如果情況較為嚴重的話，可以將漆膜烤干、打磨平整，按照縮膜修補工藝來對其進行重噴。
